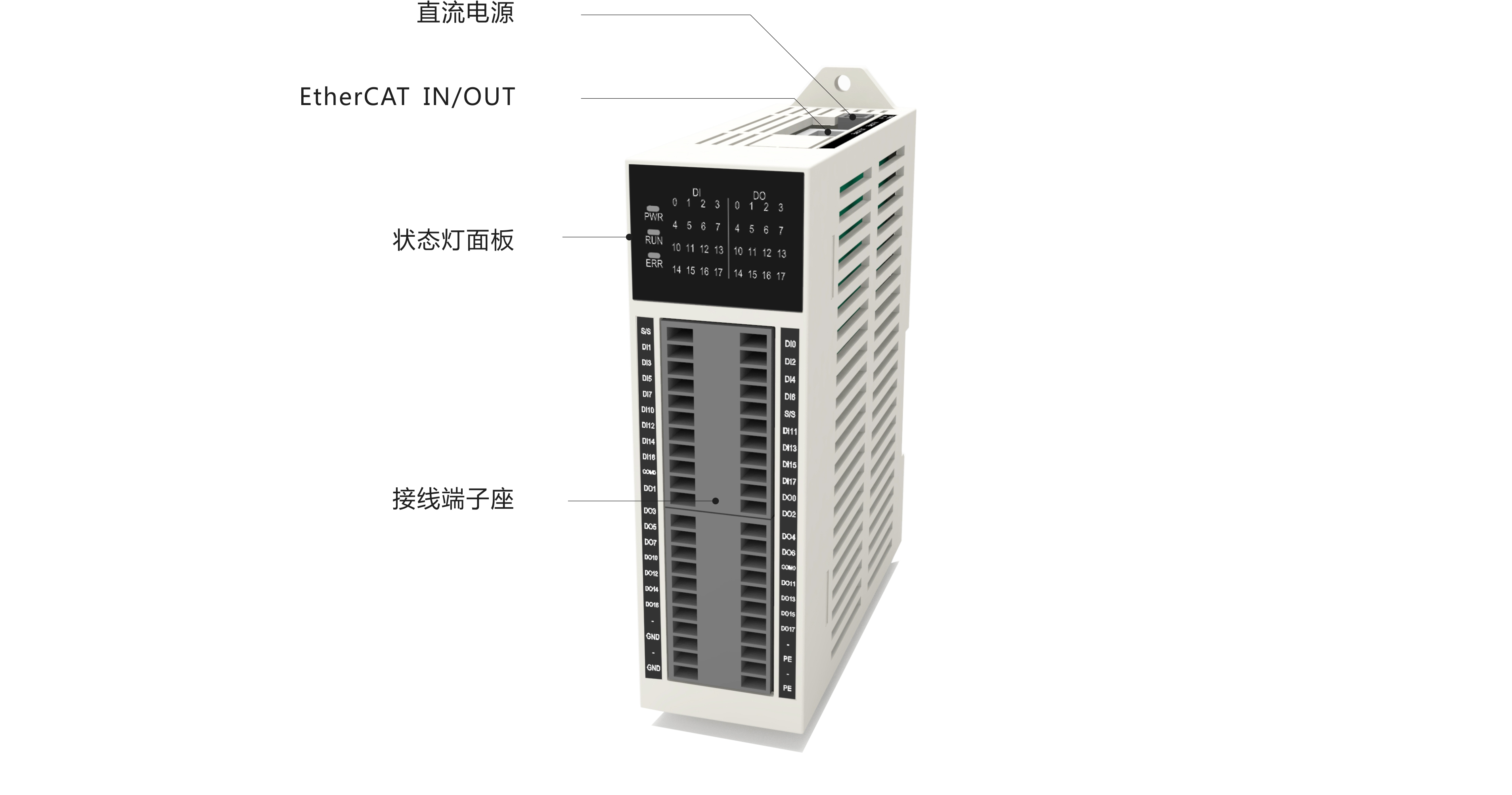

直流電源：P3.81可插拔端子2位
◢ 24V供電
EtherCAT IN/OUT：RJ45，2位
◢ EtherCAT總線通訊
狀態燈面板：LED
◢ 電源指示燈
◢ 運行指示燈
◢ 報警指示燈
◢ I/O狀態燈
接線端子座：P3.5，共44位
◢ I/O接線
EtherCAT遠程IO模塊·技術規格
TECHNICAL SPECIFICATIONS
基本參數 | 外形尺寸 | ||
I/O總點數 | 32點 | 主機 | 105.5x37x134.5（mm） |
電源規格 | DC24V±10% | 安裝孔位 | M4*2，間距127.2mm 或35mmDIN導軌 |
DI規格 | DC24V±10%，輸入阻抗5.6Kohm，導通電流>4mA，關斷電流<1.5mA | ||
DI方式 | 漏型/源型，用戶可通過S/S 進行選擇 | ||
DO規格 | DC24V±10%，輸出電流：單路最大0.4A，每8路最大1.6A | ||
DO方式 | 晶體管輸出帶光耦隔離 | ||
軟件特性 | 上位機平臺-Codesys3.5 sp11/編程模型-支持IEC61131-3 | ||
通訊功能 | EtherCAT-EtherCAT從站 | ||
